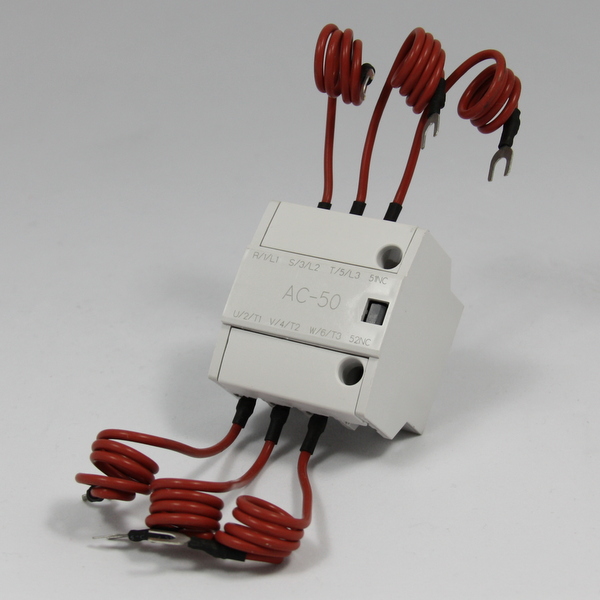

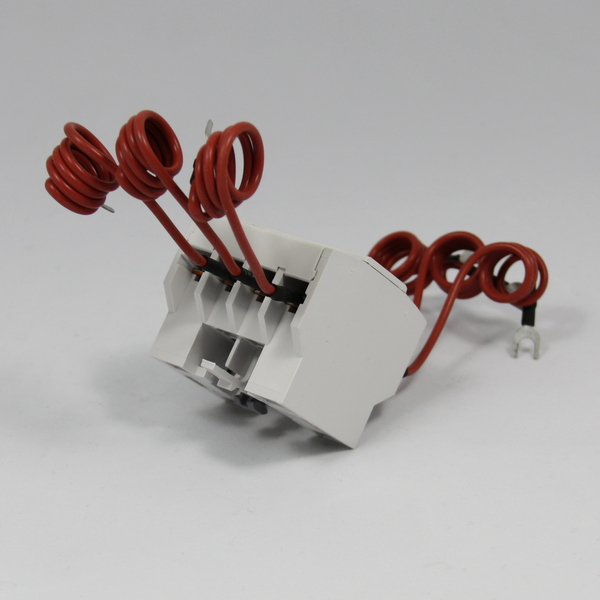

Bloco para acionamento de capacitores para contatores MC-50 e 65 LSIS – AC-50

Descrição

Linha METASOL – A mais nova geração de contatores e relés da LSIS!

Uma linha completa, de elevada tecnologia e design sofisticado.



Aplicação

Ao se manobrar bancos de capacitores para correção de fator de potência, baixas impedâncias tendem a provocar elevadas correntes de partida (“inrush”), causando redução de vida útil aos capacitores.



Utiliza-se então o bloco AC-50, em associação aos contatores MC-50a ou MC-65a, para limitar estas correntes de “inrush”.



O bloco atua por meio de resistores de pré-carga internos, que são conectados antes dos contatos principais do contator, reduzindo estes efeitos.



Tabela de seleção

Categoria de emprego AC-6b		Potência máxima dos bancos de capacitores (kvar)
Bloco	Contator associado	220 Vac	380 Vac	440 Vac	480 Vac
AC-50	MC-50a	20	35	40	50
	MC-65a	25	40	50	60



Montagem: encaixe frontal aos contatores MC-50 e MC-65



Dimensões do produto (LxAxP): 43 x 140 x 42 mm

Dimensões da embalagem (LxAxP): 59 x 98 x 86 mm



Peso líquido: 0,110 kg

Peso do produto com embalagem: 0,135 kg



Certificações: CE, cULus



Garantia: 12 meses



Classificação fiscal (NCM): 8536.9090



Referências:

AC-50 (83631613001)
