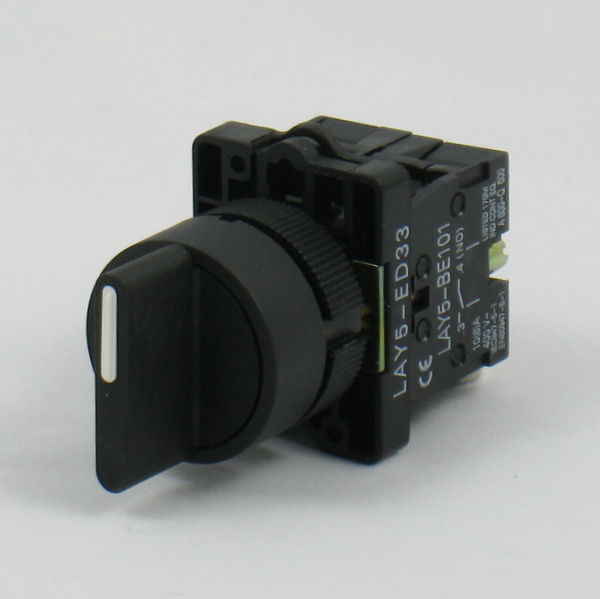

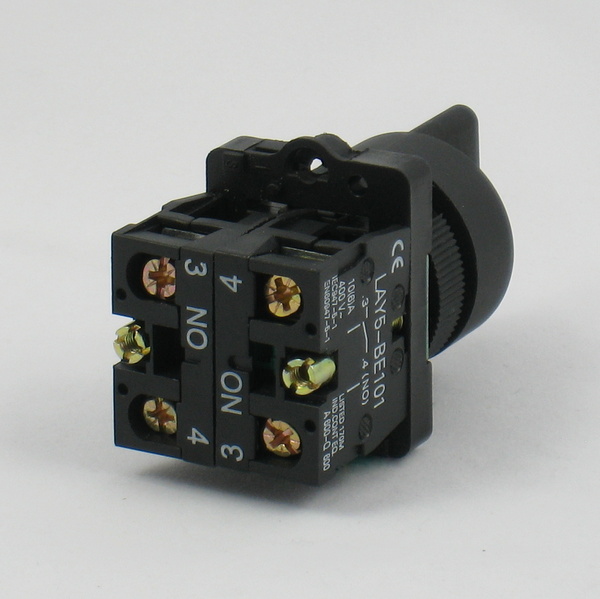

Comutador 3 posições fixas Voltyx – LAY5-ED33

Descrição

Linha LAY5 Voltyx – A sua linha de botões e comutadores!



Os produtos da linha LAY5 foram desenvolvidos para aplicações industriais, atendendo as necessidades típicas de comando e controle em painéis elétricos.



Características do modelo LAY5-ED33

Comutador 3-posições fixas – 2NA



Dados técnicos
Norma aplicável: IEC 60947-5-1
Ui = 400 Vac
Frequência = 50/60 Hz
Grau de proteção (IEC 60529): IP54



Características dos contatos:

Ue/Ie (AC-15): 240Vac / 4A

Ue/Ie (DC-13): 250Vdc / 0,5A

Ith = 10A



Capacidade de conexão: (2x) 0,5…2,5 mm2 / 20…12 AWG; Torque de aperto: 0,8 Nm



Montagem: em porta de painel, furo Ø 22 mm



Dimensões do produto (LxAxP): 30 x 43 x 70 mm

Dimensões da embalagem (LxAxP): 44 x 34 x 82 mm



Peso líquido: 0,050 kg
Peso do produto com embalagem: 0,055 kg



Garantia: 12 meses



Classificação fiscal (NCM): 8536.50.90



Referência:
LAY5-ED33
