Descrição

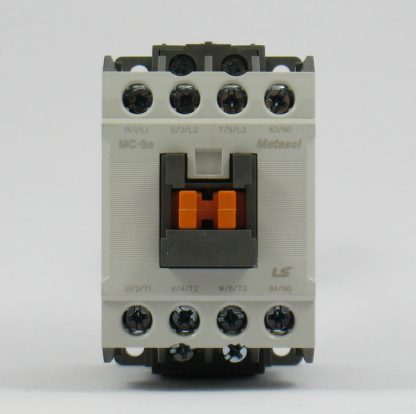

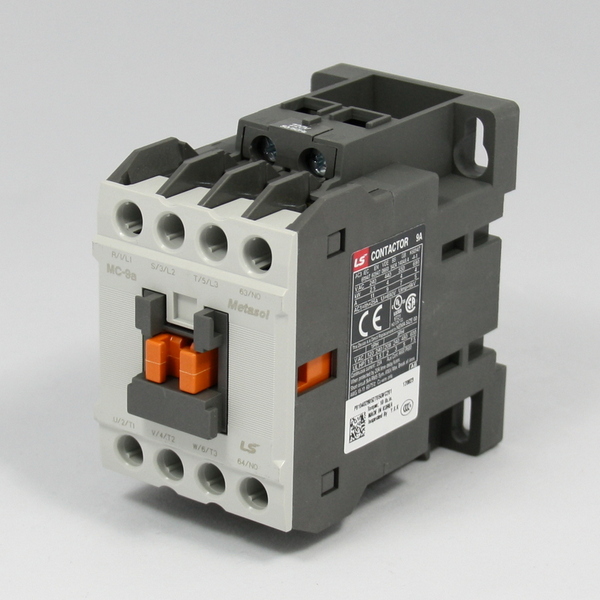

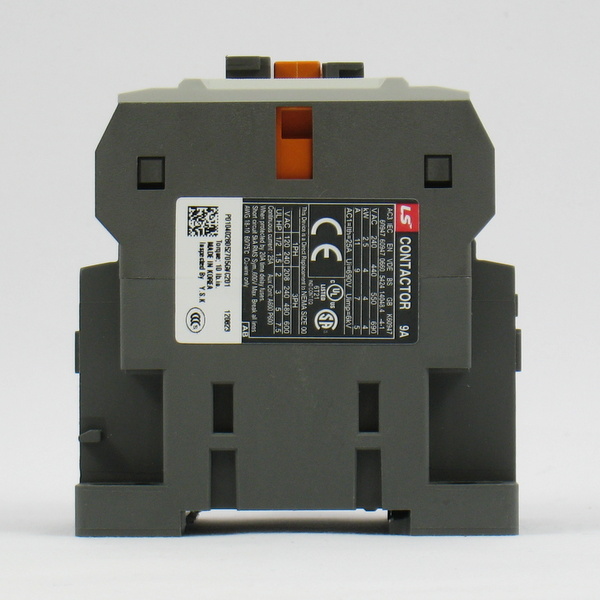

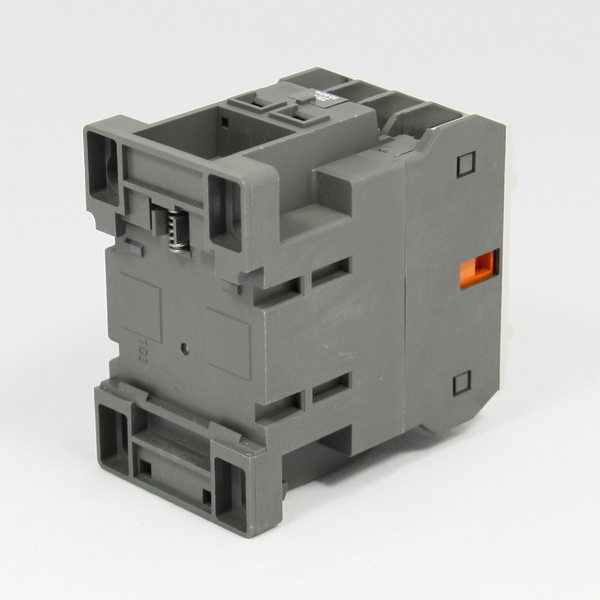

Linha METASOL – A mais nova geração de contatores e relés da LSIS!
Uma linha completa, de elevada tecnologia e design sofisticado.
Dados técnicos
Ue = 690 V
Ui = 690 V
Uimp = 6 kV
Frequência = 50/60 Hz
Aplicação IEC 60947
| Categoria de emprego | Ie (A) | Pot. (kW/CV)1 | |
| AC3 | 220 V | 11 | 2,2 / 3 |
| 380 V | 9 | 3,7 / 5 | |
| 440 V | 9 | 4,5 / 6 | |
| 480 V | 7 | 3,7 / 5 | |
| 690 V | 5 | 3,7 / 5 | |
| AC4 | 220 V | 8 | 1,5 / 2 |
| 380 V | 6 | 2,2 / 3 | |
| 440 V | 6 | 3 / 4 | |
| AC1 | 25 | – | |
| DC1 (3 polos em série) | 24 V | 20 | – |
| 48 V | 20 | – | |
| 110 V | 15 | – | |
| DC2/DC4 (3 polos em série) | 24 V | 18 | – |
| 48 V | 15 | – | |
| 110 V | 12 | – | |
1) Valores orientativos para motores trifásicos, 4 polos, 60Hz.
Aplicação UL508
| Motores | Pot. (HP) | ||
| Monofásicos | 120 V | 0,5 | |
| 240 V | 1,5 | ||
| Trifásicos | 208 V | 2 | |
| 240 V | 3 | ||
| 480 V | 5 | ||
| 600 V | 7,5 | ||
| Corrente permanente | 25 A | ||
| Tamanho NEMA | 00 | ||
Nr. máx. de operações/hora (AC3): 1.800 operações/hora
Vida mecânica: 15.000.000 operações
Vida elétrica: 2.500.000 operações
Grau de proteção (IEC 60529): IP20
Características das bobinas
| Limites de operação | 0,85…1,1 xUs | ||
| Consumo | No acionamento | 70 VA | |
| Em regime | 9 VA | ||
| Dissipação térmica | 2,3 W | ||
| Tempo de operação | Ao ligar | 15…30 ms | |
| Ao desligar | 4…19 ms | ||
Características dos contatos auxiliares
| Categoria de emprego | Ie (A) | ||
| AC15 | 120 V | 6 | |
| 240 V | 3 | ||
| 380 V | 1,9 | ||
| 480 V | 1,5 | ||
| 500 V | 1,4 | ||
| 600 V | 1,2 | ||
| DC13 | 125 V | 1,1 | |
| 250 V | 0,55 | ||
| 400 V | 0,31 | ||
| 500 V | 0,27 | ||
| 600 V | 0,2 | ||
| Ith | 16 | ||
| Aplicação UL | A600 / P600 | ||
| Sensibilidade mínima dos contatos | 24 Vdc / 10 mA | ||
Capacidade de conexão:
Contatos principais: (2x) 1…10 mm2 / 18…8 AWG; Torque de aperto: 1,13 Nm (M3,5)
Contatos auxiliares/bobina: (2x) 0,5…2,5 mm2 / 20…12 AWG; Torque de aperto: 1,13 Nm (M3,5)
Temperatura ambiente:
Operação: -5…+55 ⁰C
Armazenagem: -30…+65 ⁰C
Montagem: vertical, com parafusos M4 (não inclusos) ou em trilho DIN 35 x 7,5 mm (EN 50022)
Dimensões do produto (LxAxP): 45 x 76 x 81 mm
Dimensões da embalagem (LxAxP): 49 x 86 x 77 mm
Peso líquido: 0,33 kg
Peso do produto com embalagem: 0,35 kg
Certificações: CE, cULus, CSA
Garantia: 12 meses
Classificação fiscal (NCM): 8536.4900
Referências:

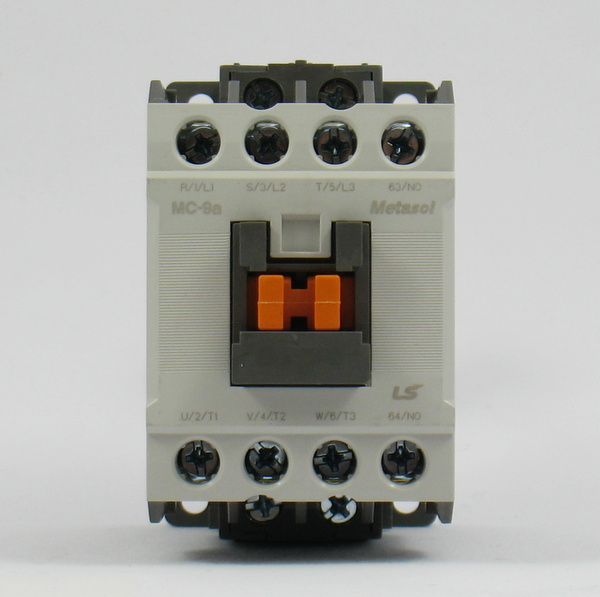

MC-9a AC110V 50/60Hz 1a (1316000400)
MC-9a AC220V 50/60Hz 1a (1316000700)
MC-9a AC380V 50/60Hz 1a (1316001000)
