Descrição

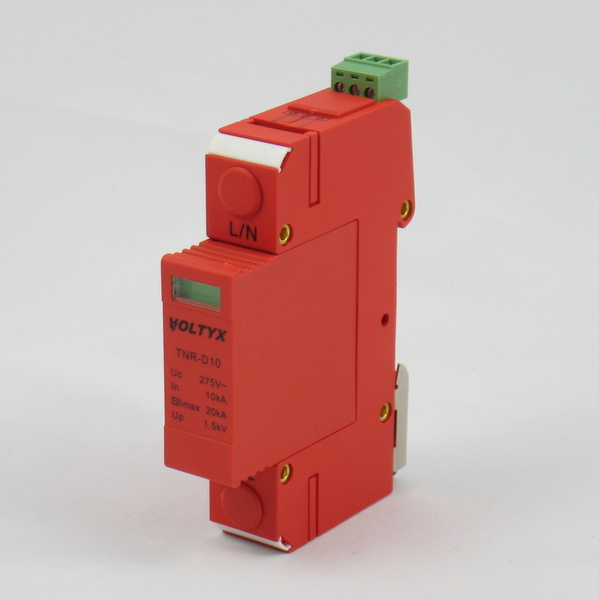

Linha TNR Voltyx – A última palavra em Dispositivos de Proteção contra Surtos (DPS)!
Os produtos da linha TNR foram desenvolvidos para proteção de redes elétricas contra surtos de tensão.
Possuem Classe de Proteção II e, portanto, são indicados para instalações residenciais, comerciais ou industriais alimentadas pela rede secundária da distribuidora de energia.

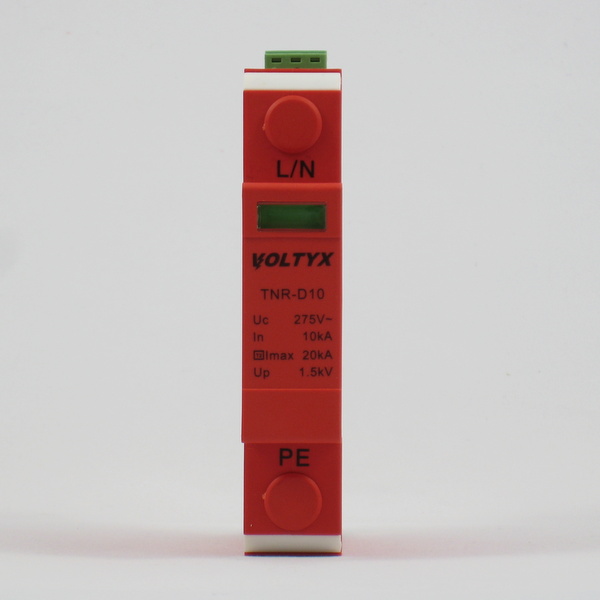

O TNR possui sinalização frontal de estado:
– a cor “verde” indica estado normal de operação;
– a cor “vermelha” indica ruptura, sendo então necessária sua substituição.
Recomendações de instalação

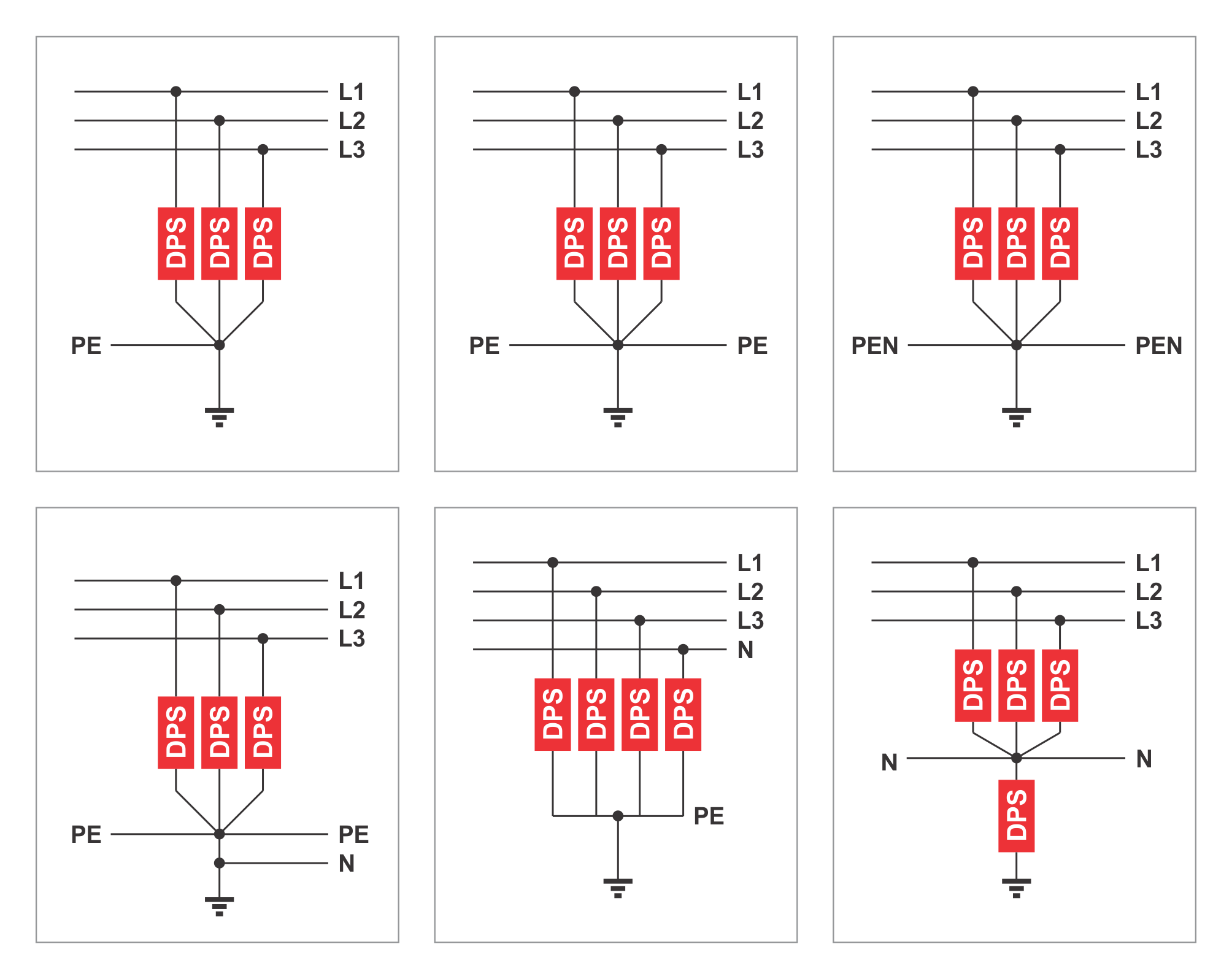

Para uma melhor eficiência na proteção da instalação elétrica, recomenda-se instalar os DPSs preferencialmente no ponto de entrada da rede ou no quadro de distribuição, conforme os esquemas de ligação a seguir.
Caso o nível de curto-circuito no ponto de instalação seja superior a 5 kA, recomenda-se instalar proteção contra sobrecorrente a montante de cada DPS, em série com estes. Para tal, pode-se utilizar qualquer das seguintes alternativas:
– minidisjuntor tipo DIN, monopolar, curva C, 50A, Icc = 6 kA ou superior;
– fusível tipo “D”, 63A;
– fusível tipo “NH”, 100A.
Dados técnicos
Norma aplicável: IEC 61643
Uc = 275 Vac
Nível de proteção Up = 1,5 kV
Frequência = 50/60 Hz
Corrente máxima de descarga Imax (8/20 µs) = 20 kA
Corrente nominal de descarga In (8/20 µs) = 10 kA
Classe de proteção II
Grau de proteção: IP20
Contato de sinalização: 1REV
Capacidade de conexão:
Contatos principais: (1x) 1…35 mm2 / 16…1 AWG; Torque de aperto: 2…3 Nm
Contato de sinalização: (1x) 0,2…1,5 mm2 / 24…14 AWG; Torque de aperto: 0,25 Nm
Temperatura de operação: -5…+40 ⁰C

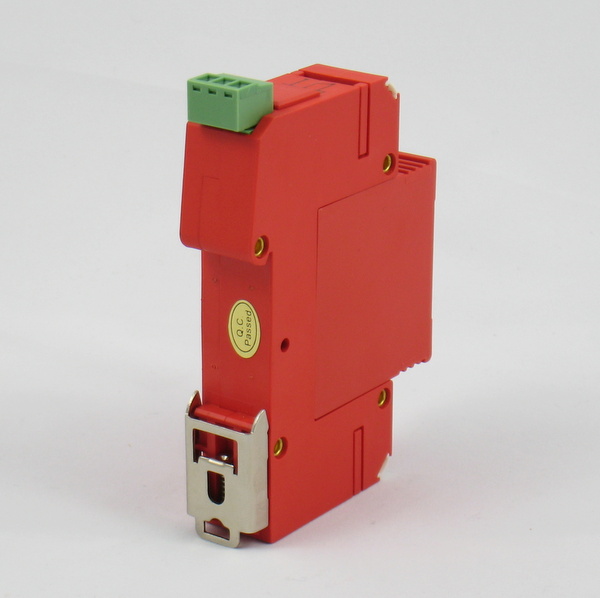

Montagem: vertical, em trilho DIN 35 x 7,5 mm (IEC 60715)

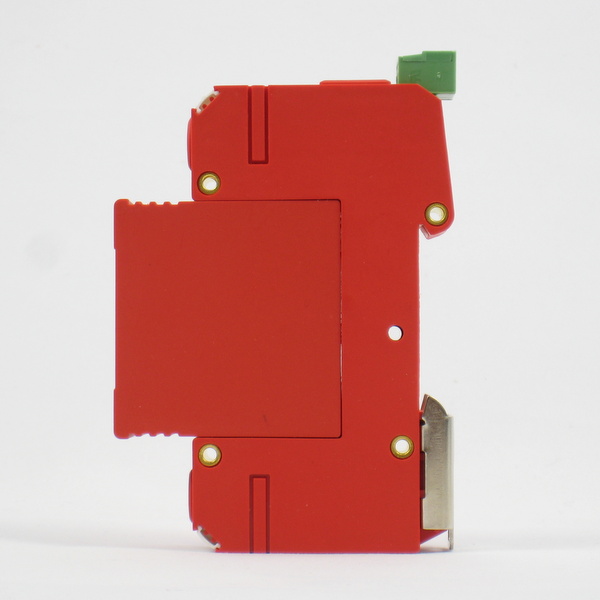

Dimensões do produto (LxAxP): 18 x 99 x 66 mm
Dimensões da embalagem (LxAxP): 68 x 20 x 96 mm
Peso líquido: 0,135 kg
Peso do produto com embalagem: 0,140 kg
Garantia: 12 meses
Classificação fiscal (NCM): 8536.3000
Referência:
TNR-D10
