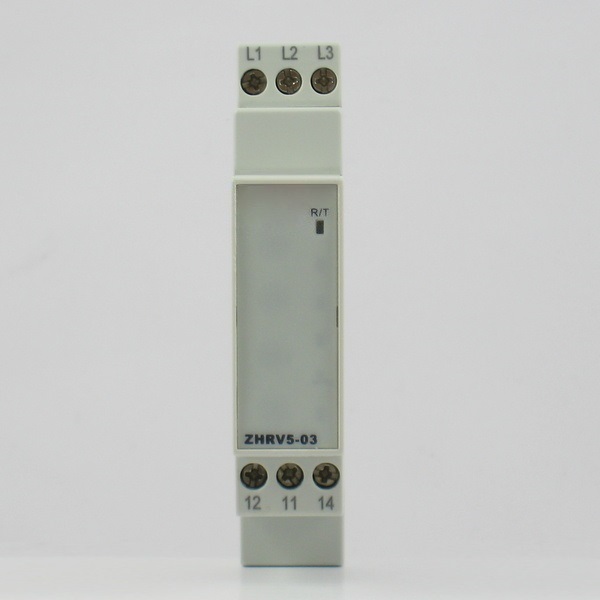

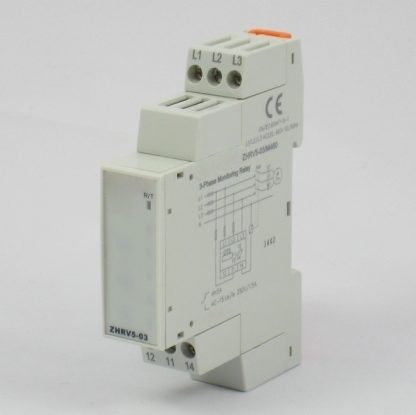

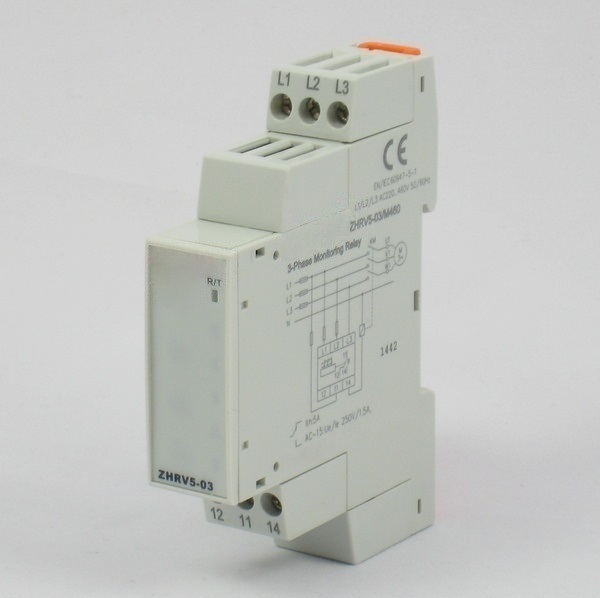

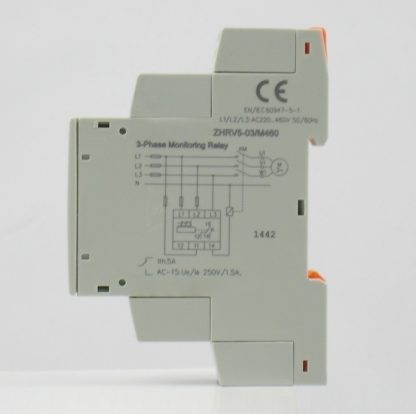

Relé Falta e Sequência de Fase Voltyx – ZHRV5-03/M460

Descrição

Linha ZHRV Voltyx – Relés de Falta e Sequência de Fase de última geração!



Os relés da linha ZHRV foram desenvolvidos para aplicação em painéis de comando, e estão disponíveis em diversos modelos.



Possuem design moderno, padrão DIN (largura de 18 mm e frontal de 45 mm) e incorporam circuito eletrônico microprocessado, o que confere precisão e estabilidade na proteção do motor.



O LED no frontal indica:
– R/T: circuito energizado/comutação do relé



Características do modelo ZHRV5-03/M460
Relé de Falta e Sequência de Fase

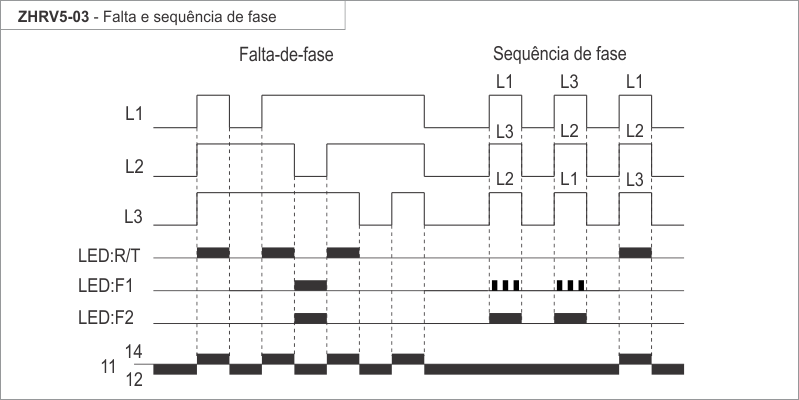

Diagrama funcional

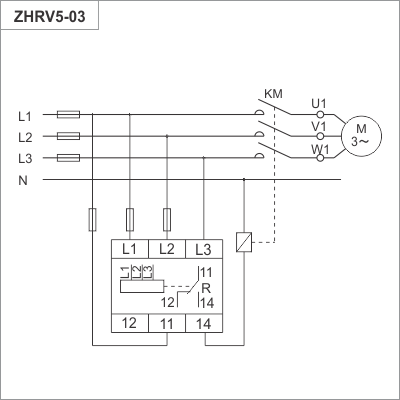

Esquema de ligação



Dados técnicos
Norma IEC 60947-5-1
Us = 220…460 Vac
Frequência = 50/60 Hz
Consumo ≤ 1,2 VA



Sensibilidade a falta-de-fase: 0,7 x Un
Tempo de reposição após desenergização: 500 ms



Vida mecânica: 1.000.000 operações
Vida elétrica: 100.000 operações
Altitude máxima: 2000 m
Umidade relativa máxima: 50% @ 40 ⁰C



Grau de poluição: 3
Grau de proteção: IP20
Contato de saída: 1REV
Características do contato Ue/Ie (AC-15): 250Vac/1,5A, Ith 5A



Capacidade de conexão: (1x) 0,5…2,5 mm2 / 20…12 AWG; Torque de aperto: 0,5 Nm



Temperatura ambiente:
Operação: -5…+40 ⁰C
Armazenagem: -25…+75 ⁰C



Montagem: vertical, em trilho DIN 35 x 7,5 mm (IEC 60715)



Dimensões do produto (LxAxP): 18 x 91 x 66 mm
Dimensões da embalagem (LxAxP): 24 x 74 x 96 mm



Peso líquido: 0,065 kg
Peso do produto com embalagem: 0,080 kg



Garantia: 12 meses



Classificação fiscal (NCM): 8536.4900



Referência:
ZHRV5-03/M460
